鳳凰國際傳媒中心工程（圖1）位于北京市朝陽區朝陽公園西南角，總建筑面積64 973m2，由北京市建筑設計研究院有限公司設計完成。該項目

     鳳凰國際傳媒中心工程（圖1）位于北京市朝陽區朝陽公園西南角，總建筑面積64 973m2，由北京市建筑設計研究院有限公司設計完成。該項目地上部分南側為高層辦公區（10層鋼筋混凝土結構），北側為演播工藝區（4~6層鋼筋混凝土結構），一個連續的鋼結構外殼把這兩部分圍合成整體，并且形成東西兩側開放的中庭空間。地下室共有3層，聯系各功能區，包含商場、地下車庫及附屬配套設施。建筑造型取意于“莫比烏斯環”，這一造型與不規則的道路方向、轉角以及和朝陽公園形成和諧的關系。


工程主體采用鋼筋混凝土結構，外殼結構采用空間鋼結構體系，緊貼鋼結構的是玻璃幕墻。地上標準層層高為4.2m，辦公樓層10頂板高度43.4m；演播樓層6頂板高度27.3m。建筑總高度為51.15m。工程基礎采用鋼筋混凝土梁板式筏形基礎，地基采用天然地基方案。

工程地下部分為一個整體結構單元，最大平面輪廓尺寸為直徑約119m的近似圓形。工程地上由六大部分組成，但是這六個部分之間并不是完全獨立的，形成了一個非常復雜的結構體系。具體情況如下：

（1）辦公樓為10層框架-剪力墻結構，地上最大平面輪廓尺寸為74.6m×26.3m的蠶豆形，見圖2，外框架均為斜柱：其中首層為底座向內收的V字形斜柱，層2~9則為單向斜柱。外殼鋼結構掛在鋼筋混凝土結構的外環梁及斜柱上。、




圖2 不帶鋼結構外殼的結構分區圖

（2）演播樓采用框架-剪力墻結構，演播樓最大平面輪廓尺寸約為111.6m×39m的蠶豆形，見圖2，立體外形呈土豆形。內側墻體隨層高向里傾斜，兩側向外傾斜，混凝土頂板為不規則坡起。屋頂設置了16根搖擺柱支承罩在上面的鋼結構。

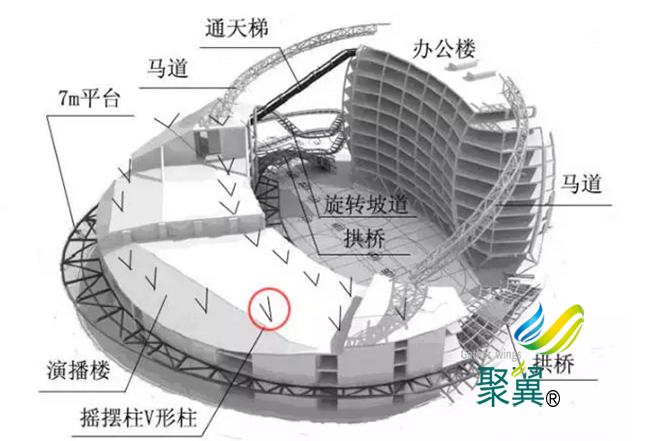

（3）連接辦公樓及演播樓的東西向鋼結構拱橋，見圖2，3。鋼結構拱橋兩端分別支承于辦公樓和演播樓的地下室頂板沿橋方向的混凝土墩上。此處鋼結構殼體不落地，形成一個空腔，拱橋作為鋼結構的一個支承位于空腔的底部。

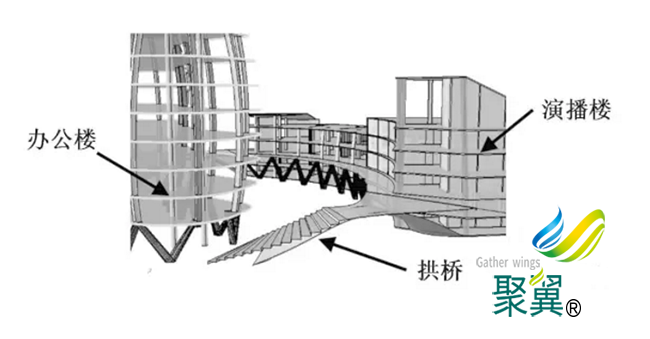

圖3 東側鋼結構拱橋地上示意圖

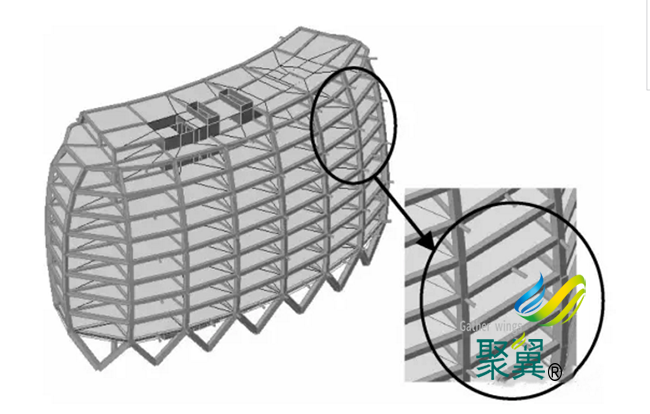

圖4 屋蓋外殼鋼結構




（4）鋼結構內的通天梯及旋轉坡道，見圖2。通天梯為寬度3.2m，水平投影總長約43m的鋼結構，下端固定端鉸接于演播樓的層5；上端滑動端支承在辦公樓層9中間的設備夾層上。旋轉坡道為寬度3m，總長235m的鋼結構，將演播樓的層2~4與辦公樓的層2~4連通，分別支承在演播樓、辦公樓以及外殼鋼結構上，局部設拉索及支桿。

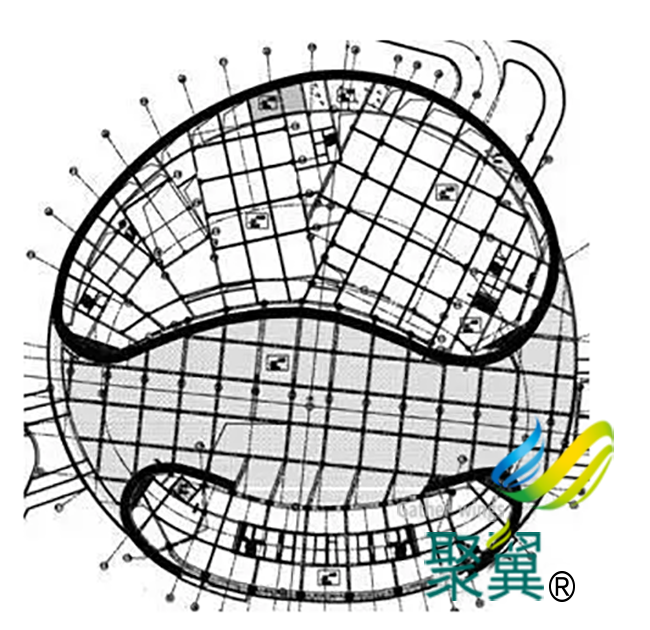

圖5 外殼鋼結構落地范圍

（5）罩在辦公樓與演播樓上的是一個屋蓋外殼鋼結構，見圖4。在地上屋蓋鋼結構從±0.00標高起，將辦公樓和演播樓連為一體。外殼鋼結構主要支承體系有四大部分：1)鋼結構直接落地（圖5中黑粗線部分）；2)辦公樓外掛支座（圖6）；3)演播樓頂搖擺柱V形柱（圖7）；4）空腔部分支承在拱橋上。另外，在演播樓7.0m標高處設有一圈鋼結構平臺，一端與演播樓鉸接，另一端與外殼鋼結構采用滑動支座連接（圖7）。圖8，9為搖擺柱V形柱和7m平臺的施工照片。

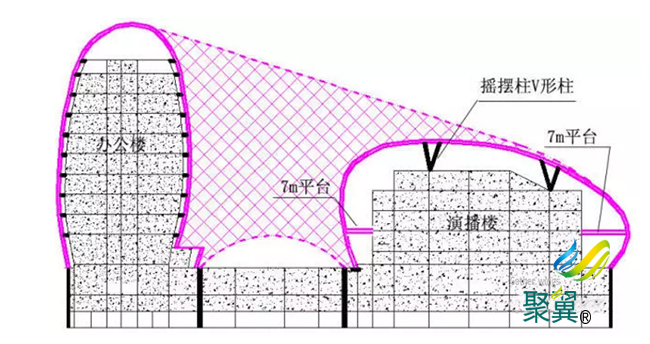

圖6 外殼鋼結構與辦公樓的連接



圖7 外殼鋼結構與混凝土主體的連接

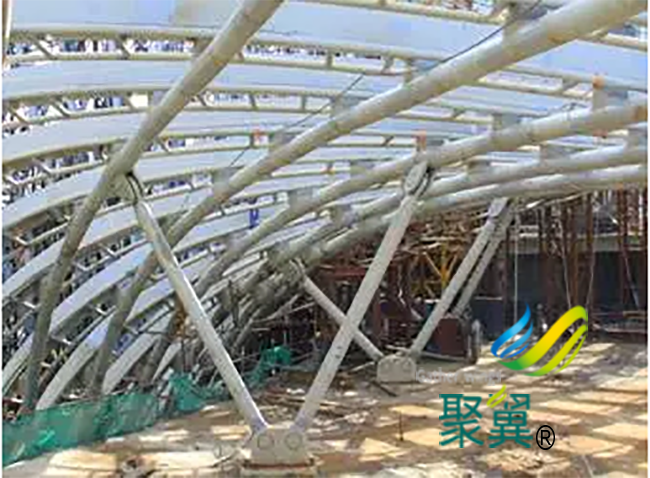

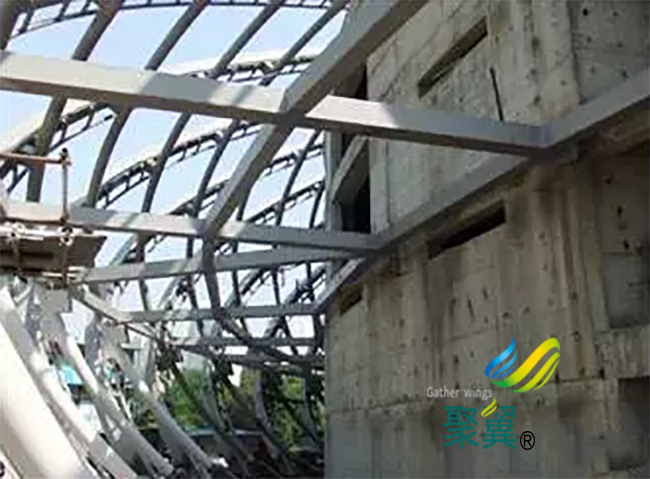

圖8 搖擺柱V形柱工地照片

圖9 7m平臺工地照片

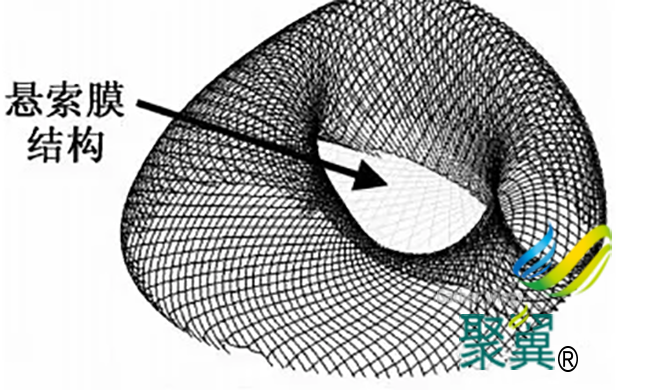

（6）辦公樓和演播樓之間的中庭處設有一個懸索膜結構作為內頂篷，見圖10。懸索張拉在外殼鋼結構上。索網長向跨度為65.7m，短向跨度37.9m。



圖10
